1、轴流简述

轴流式调节阀（调流调压）广泛应用于天然气、石油、化工、电力、冶金等行业，是一种高精度新型调节阀，由于采用轴向对称流道设计，与传统曲流式调节阀相比较具有显著结构优势，优点是高精度、小流损、低噪音、长寿命、大口径、耐高压。

2、型制比较

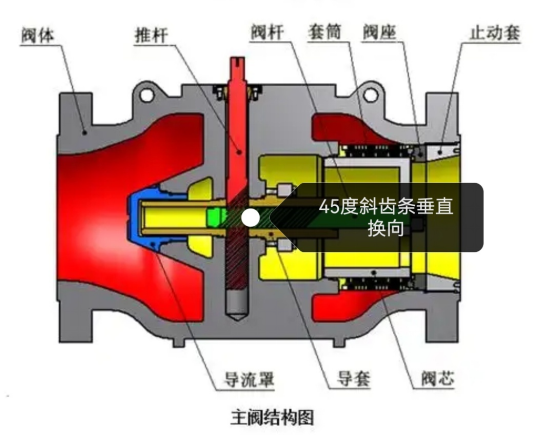

①、现存型（45度斜齿条垂直换向 ）

国内轴流式调节阀采用与荷兰Mokveld同样的斜齿条垂直传动结构，属于斜面传动，长距离须多面接力，该结构主要缺点（下图）：传动效率低、易磨损、润滑要求高、（正如图中齿条的多齿），平稳度差、加工难度大。

②、 迭进型（创新技术）

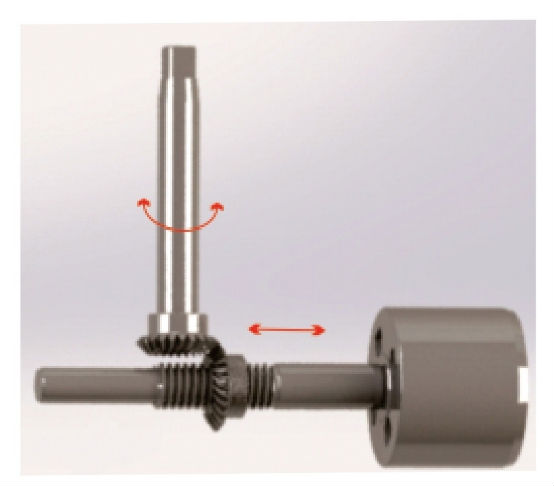

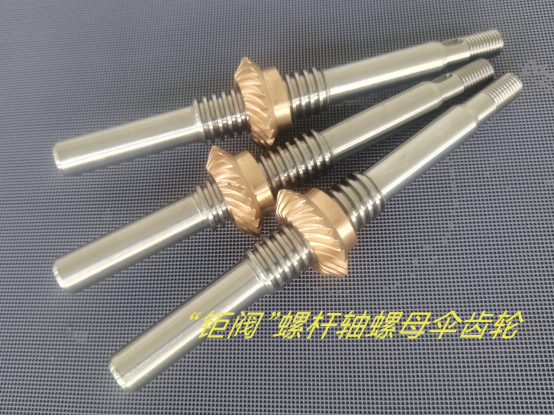

采用伞齿轮+螺杆螺母传动的FCV-E2800轴流式电动调节阀，传动结构采用螺旋伞齿轮进行换向，其中一个伞齿轮内孔为T型螺纹孔，与阀轴上的螺纹旋合，从而将输入轴的转动转换成阀轴的直线运动（丝杠螺母结构相当于将直行程执行器内部机构移至阀体内部），与斜面传动（现存型）结构相比，具显著优势：（见下图）

1)更高传动精度、更高调节精度。

2)更高传动效率：伞齿轮传动效率（约0.95）远大于45°斜面传动效率（约0.50），相同规格产品电装可以小2档，降低产品总成本。

3)更高生产效率：“伞齿轮+丝杠螺母”是典型机械零件，有成熟加工工艺，其精度、质量稳定可控，并具互换性，自然生产效率就高，但二个垂直啮合45度斜齿条的加工是非典型啮合副机械零件，没有现成数学加工模型，制造企业只能靠摸索积累数据，以解间隙与卡滞的矛盾，自然降低了生产效率，精度、质量稳定性也不易保证。

3、密封结构（迭进型）

FCV-E2800系列产品全部采用蓄能密封圈，持久不失效，主密封采用主被动结合的复合密封，满足10,000次开闭后，仍保持零泄漏的高标准。

4、材料选用（迭进型）

阀芯及套筒采用耐磨不锈钢，阀轴采用沉淀不锈钢，螺旋伞齿轮采用硬齿面，T型牙表面除硬化外，还进行二硫化钼喷涂处理，可应对最严苛工况的桃战。
